천장점검구상세도

점검구 시공 전, 위치와 규격을 미리 확인할 수 있는 상세도를 필요로 하는 경우가 있습니다. 이 페이지는 천장점검구상세도를 검토해야 하는 이유와 확인 절차에 한정해 안내해 드립니다.

상세도가 필요한 상황

설계 단계에서 반자 속 배관·전선 배치를 미리 검토해야 하거나, 여러 세대·구역에 동일한 기준으로 점검구를 배치해야 하는 현장에서는 사전에 상세도를 확인하는 절차가 도움이 됩니다. 시공 후 도서 제출이 필요한 현장에서도 상세도가 함께 요구되는 경우가 있습니다.

• 설계 단계에서 반자 속 배치 사전 검토 필요한 경우
• 여러 세대·구역에 동일 기준 적용이 필요한 경우
• 시공 후 도서 제출이 요구되는 현장
• 실제 반자틀 구조와 도면 일치 여부 확인 필요

상세도 검토 시 확인하는 항목

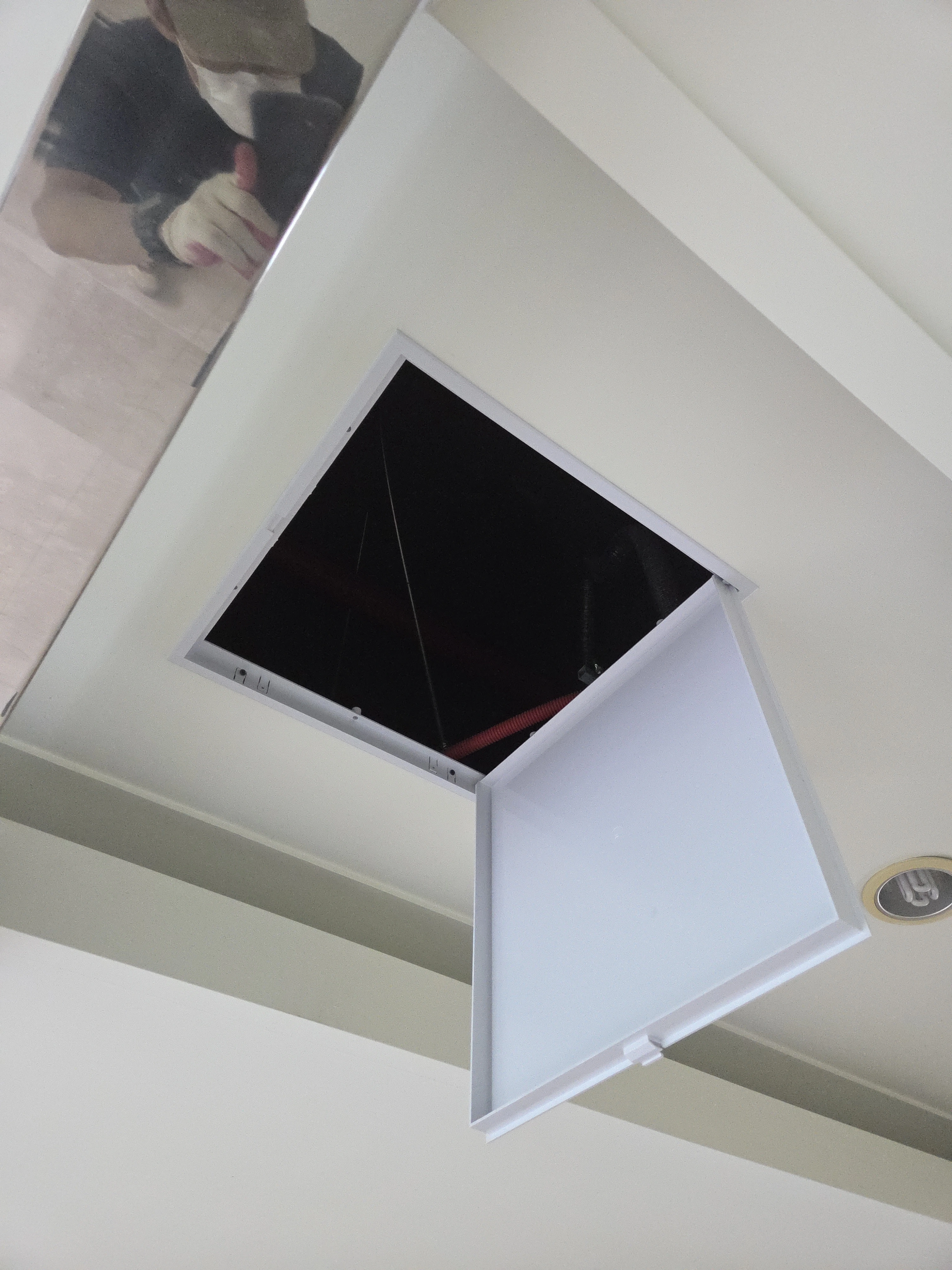

현장사진으로 확인하는 주요 포인트

이 사진에서 확인할 내용

• 위치 — 반자틀 구조와 설계도서 상 위치 일치 여부
• 규격 — 현장 반자틀 구조와 설계도서에 따름
• 인접 설비 — 배관·전선 등과의 간섭 여부

이 사진에서 확인할 내용

• 위치 — 반자틀 구조와 설계도서 상 위치 일치 여부
• 규격 — 현장 반자틀 구조와 설계도서에 따름
• 인접 설비 — 배관·전선 등과의 간섭 여부

진행 순서

1. 설계도서 확인

   기존 설계도서가 있는지 먼저 확인합니다.

2. 현장 대조

   도면과 실제 반자 속 구조를 대조합니다.

3. 상세도 정리

   확인된 내용을 바탕으로 상세도를 정리합니다.

상세도는 설계도서와 현장 실측을 함께 반영해야 정확도가 높아지므로, 기존 도면이 있다면 방문 시 함께 지참해 주시면 검토에 도움이 됩니다.

천장점검구상세도는 현장마다 반자틀 구조가 달라 표준화된 양식만으로는 한계가 있어, 실측을 병행해 정리하는 것을 원칙으로 합니다.

도면과 실제 시공이 다른 경우

준공 이후 리모델링 등으로 반자 속 구조가 도면과 달라진 경우도 있습니다. 이런 경우 기존 도면을 참고 자료로 삼되, 실제 반자 속 상태를 우선 기준으로 상세도를 다시 정리해 안내해 드립니다.

상세도만 별도로 요청하는 경우

시공 없이 상세도 검토만 필요한 경우도 있습니다. 설계 단계에서 미리 위치를 확정해두고 싶거나, 다른 업체와의 시공 전 비교 자료가 필요한 경우에도 현장 실측을 바탕으로 한 상세도 검토를 별도로 상담해 드립니다.

상세도 검토만 진행하는 경우에도 실측 과정은 시공 때와 동일하게 진행되어, 이후 시공으로 이어질 때 별도의 재실측 없이 자료를 그대로 활용할 수 있습니다.
